ในกรณีที่ช่างเค้าวางผังเข็มโดยไม่มีกล้องระดับ เค้าทำกันยังไง ? คงเคยได้ยินเรื่องการหามุมฉากโดยใช้กฎ 3-4-5 ไหมครับ เป็นวิธีการที่ช่างเค้าใช้กันมาเรื่อยๆ ในการวางผังเพื่อระบุตำแหน่งของไลน์เสาแต่ละต้นในพิกัด X, Y เคยเล่าถึงเรื่องนี้ในบทความเริ่มต้นการก่อสร้างด้วยการวางผัง หาฉากของบ้านโดยกฎ 3-4-5 แต่ไม่ได้เล่าถึงวิธีการ เลยจะมาเล่าให้ฟังถึงหลักการของมันนะครับ
เริ่มแรกเราจะขึ้งเอ็นในแนวตั้งก่อน (แกน Y) ให้วัดระยะที่เว้นจากที่ดินก่อน เช่น ตามแบบเว้น 3 เมตร ก็ดึงเทปวัดจากเส้นที่ดินด้านข้างจากซ้ายไปขวา 3 เมตร มาร์คจุดไว้ แล้วขึงเอ็นขึ้นไปในแนวตั้งสุดที่ดิน เมื่อเสร็จแล้วให้มาขึงเอ็นในแนวนอน ก็ให้ดูจากแบบว่าเว้นระยะเท่าไหร่ เช่นเว้น 2 เมตร ก็ดึงเทปจากเส้นที่ดินขอบล่างขึ้นไป 2เมตร มาร์คจุดแล้วขึงเอ็นในเส้นแนวนอน (แกน X) ไปจนสุดเขตที่ดินในนอน จะเกิดจุดตัดของเส้นเอ็น 2เส้นนะครับ ในขั้นตอนนี้ จุดนี้จะใช้เป็นจุดอ้างอิงของจุดอื่นๆต่อไปด้วย เราต้องหามุมฉากที่จุดตัดนี้ละครับโดยใช้กฎ 3-4-5 มาดูวิธีการกันครับ

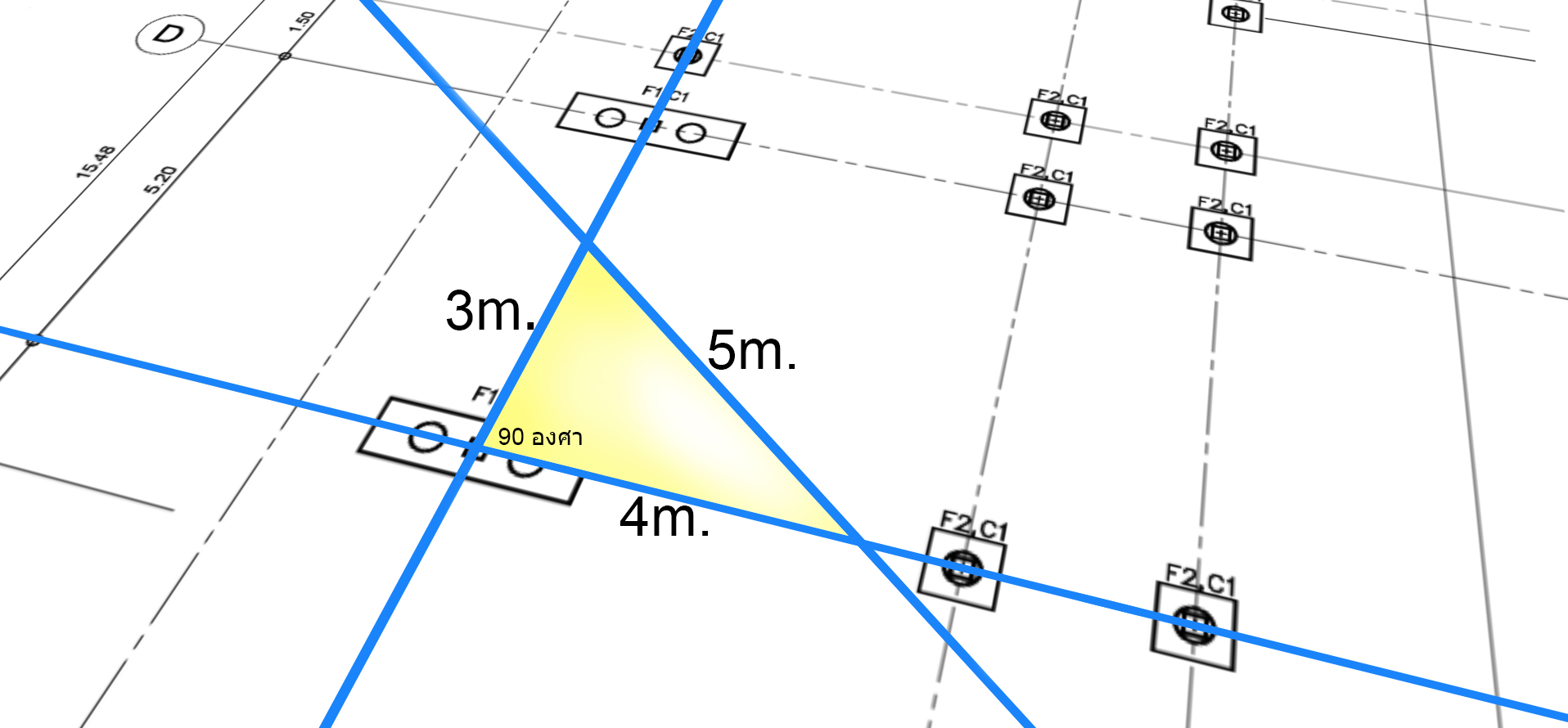

1. ที่จุดตัดให้ดึงเทปวัดระยะขึ้นไปตามเส้นเอ็นที่ขึงไว้ในแนวตั้ง 3 เมตร ทำสัญลักษณ์ไว้
2. ที่จุดตัดให้ดึงเทปวัดระยะไปตามเส้นเอ็นที่ขึงไว้ในแนวนอนไป 4 เมตร ทำสัญลักษณ์ไว้
3. ให้ดึงเทปวัดระยะจากจุดที่ทำสัญลักษณ์ไว้ในแนวตั้ง ไปยังจุดที่ทำสัญลักษณ์ไว้ในแนวนอน ดูว่าได้ระยะเท่าไหร่ ตรงนี้ค่าที่วัดได้จะต้องเท่ากับ 5 เมตร แสดงว่าที่จุดตัดของเอ็นที่ขึงจะเป็นมุมฉาก (90 องศา) ถ้าได้ค่าที่มากกว่า หรือน้อยกว่า ก็ให้ทำการขยับหมุดที่แนวนอน ปรับจนได้ระยะที่ 5เมตร เป็นอันว่าได้มุมฉากครับ
ไม่ว่าเราจะมีเครื่องมือที่ใช้ในการวางผังที่ทันสมัยแค่ไหน แต่หลักการแบบดั้งเดิมเราก็ควรต้องรู้ไว้นะครับ ไม่เสียหาย
